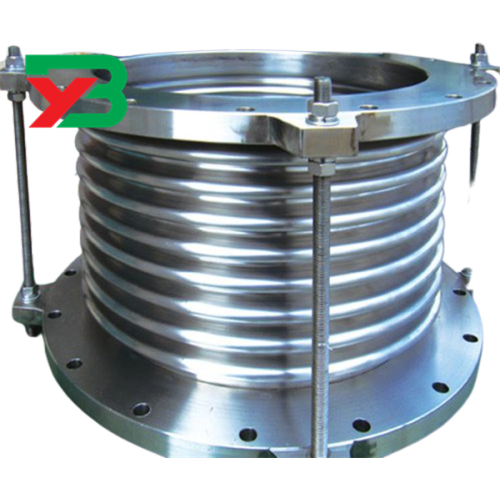

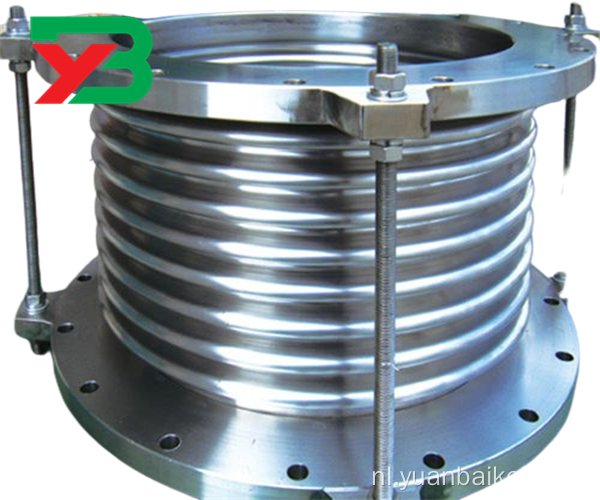

Roestvrijstalen metaal golfkostencompensator

1 De metalen golfkostencompensator is een soort compensator. De metalen golfkostencompensator is gemaakt van austenitisch roestvrij staal of materialen die gebruikers vereist. Het heeft een uitstekende flexibiliteit, corrosieweerstand, weerstand van hoge temperatuur (- 235 ℃ ~+450 ℃) en hoge drukweerstand (tot 32MPa). Het kan in elke richting in de pijpleiding worden aangesloten om de temperatuur te compenseren, trillingen te absorberen, lawaai te verminderen, de richting van mediumafgifte te veranderen om mechanische verplaatsing tussen buizen of tussen leidingen en apparatuur te elimineren, is met dubbele flens met metaal met metaalgolfdrens met name geschikt voor flexibele gewrichten van Verschillende pompen, kleppen, enz. Met verplaatsing en trillingen.

2 De metalen golfplatencompensator is gemaakt van verschillende metaalmaterialen vanwege het verschillende gebruik. Vanwege hun verschillende materialen zijn de eigenschappen en het gebruik van de verwerkte metaalgolfbuizen ook verschillend.

3

Er zijn twee soorten balg gebruikt door metalen golfkerrencompensator, de ene is spiraalvormige golfpijp, de andere is ringvormige gegolfde compensator

4 Spiral metaal golfkostencompensator

5 De spiraalvormige metalen golfpleging is een buisvormige schaal met spiraalvormig gerangschikte rimpelingen. Er is een helixhoek tussen twee aangrenzende rimpelingen en alle rimpelingen kunnen worden verbonden door een helix.

6 De ringvormige metalen golfkostencompensator is een buisvormige schaal met gesloten cirkelvormige golven. De golven zijn in serie verbonden door cirkelvormige golven. De ringvormige gegolfde pijp wordt gevormd door naadloze buis of gelaste pijp te verwerken. Vanwege de verwerkingsmethode is de lengte van een enkele pijp meestal korter dan die van een spiraalvormige golfpijp. De voordelen van ringvormige balg zijn een goede elasticiteit en kleine stijfheid.

7 Als een flexibele drukbestendige buisaanpassing, wordt de metalen gegolfde compensator geïnstalleerd in het vloeistoftransportsysteem om de wederzijdse verplaatsing van de verbindende uiteinden van buizen of machines en apparatuur te compenseren, trillingsergie absorberen en een rol spelen bij trillingsreductie en geluidsreductie . Het heeft veel kenmerken, zoals goede flexibiliteit, lichtgewicht, corrosieweerstand, vermoeidheidsweerstand, hoge en lage temperatuurweerstand.

9 metalen golfpijpen zijn gemaakt van verschillende metalen materialen vanwege hun verschillende toepassingen. Vanwege hun verschillende materialen zijn de eigenschappen en het gebruik van de verwerkte metaalgolfpijpen ook verschillend

Productprestaties

Zoals beschreven in tabel (i). Naam materiaalmodelmateriaal

Prestaties van de bedrijfstemperatuurcode

messing

Bellows H80 H-60 ​​℃ ～+100 ℃ hebben lage elasticiteit, grote hysterese en naeffect en goede soldeerbaarheid. Het kan worden gebruikt als meetelement in niet -corrosief medium en instrumenten met lage nauwkeurigheid.

Tinnen brons

De gegolfde pijp QSN6.5 ～ 0,1 x - 60 ℃ ～+100 ℃ heeft een goede elasticiteit, sterkte en corrosieweerstand, kleine hysterese en elastische naeffect, goede soldeerbaarheid en wordt veel gebruikt als een meetelement.

Beryllium brons

Golfpijp QBE2P - 60 ℃ ~+150 ℃ heeft een zeer kleine hysterese en elastische naeffect en hoge elastische stabiliteit, corrosieweerstand en niet -magnetisch. Het wordt voornamelijk gebruikt in zeer nauwkeurige meetinstrumenten.

roestvrij staal

Golfpijp 1Cr18Ni9ti G-194 ℃ ～+400 ℃ heeft een hoge buigvermoeidheid en corrosieweerstand en goede lasprestaties. Het kan worden gebruikt als het meten, afdichten, verbinden en compenseren van element in corrosief medium.
