Snelle connector vrouwelijk einde

Sleuteltype Snelle connector

Snelle connector is een connector die pijpleidingen kan verbinden of verbroken zonder gereedschap. Snelle connectoren kunnen worden onderverdeeld in: snelle connector voor lucht, snelle connector voor zuurstofbrandstofgas, snelle connector voor gas en vloeistof, snelle connector voor oliedruk, snelle connector voor inert gas, snelle connector voor koelwatertemperatuurolie en halfgeleider snelle connector. Hier introduceren we voornamelijk de snelle koppeling van het handgreep type dat wordt gebruikt in de petrochemische industrie.

Product classificatie

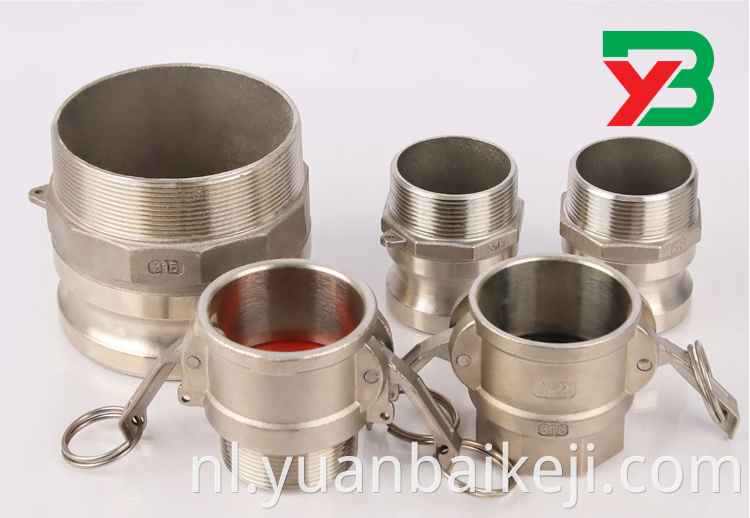

De snelle connector van de sleutel is verdeeld in 9 typen volgens model: KJT-A Type, B Type, C Type, D Type, E Type, F Type, DC Type, DP-type en niet-standaardtype, inclusief 4 mannelijke koppen van Type A, E Type, F Type en DP Type en 4 vrouwelijke koppen van Type B, C Type, D Type en DC Type.

De snelle connectoren van het sleuteltype zijn verdeeld in vier categorieën volgens materialen: roestvrijstalen sleutel Type Snelle connectoren, messingsleutel Type Snelle connectoren, aluminium legeringssleutel Type Snelle connectoren en Plastic sleutel Type Snelle connectoren.

technische parameter

Productiemateriaal: 304 316 Aluminium legering messing plastic

Nominale diameter: DN15-DN150mm

Nominale druk: 16-64kg

Toepasselijke temperatuur: - 20 ~ 150 ℃

Toepasselijk medium: water, olie, gas en enkele corrosieve vloeistoffen.

Toepassingsbereik: industrieel, chemisch, vloeibaar gemaakt petroleumgas, voertuig- en scheepsproductieapparatuur, enz.

Verbindingsmethode: thread, lassen, flens, snel verbinding, sleuteltype, etc.

Producteigenschappen:

1. Tijdbesparing en arbeidsbediening: bij het loskoppelen en verbinden van het oliecircuit via de snelle connector is de actie eenvoudig, waardoor tijd en mankracht besparen.

2. Brandstofbesparing: wanneer het oliecircuit is verbroken, kan de enkele klep op de snelle connector het oliecircuit sluiten en de olie stroomt niet uit, om het verlies van oliedruk te voorkomen.

3. Bescherming van het milieu: wanneer de snelle connector is verbroken en verbonden, zal de olie niet lekken en het milieu beschermen.

4. Uit apparatuurontwerp is uniek en handig voor transport: grote apparatuur of hydraulische gereedschappen die gemakkelijk moeten worden gedragen, kunnen worden gedemonteerd en getransporteerd met snelle connectoren, en vervolgens geassembleerd en gebruikt na aankomst op de bestemming.

5. Economie: alle bovengenoemde voordelen creëren economische waarde voor klanten.

Snelle connectorclassificatie Beschrijving:

● Type A: - Het ene uiteinde is het gewricht ingebed in de vrouwelijke kop en het andere uiteinde is de interne draadpoort;

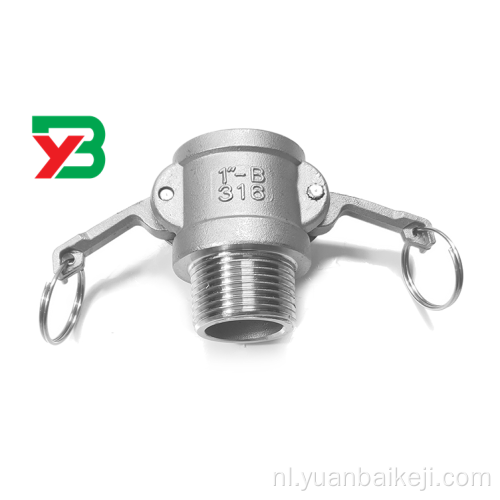

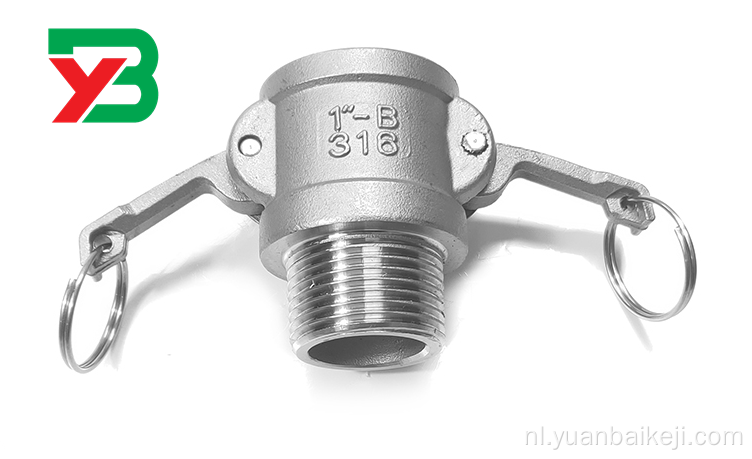

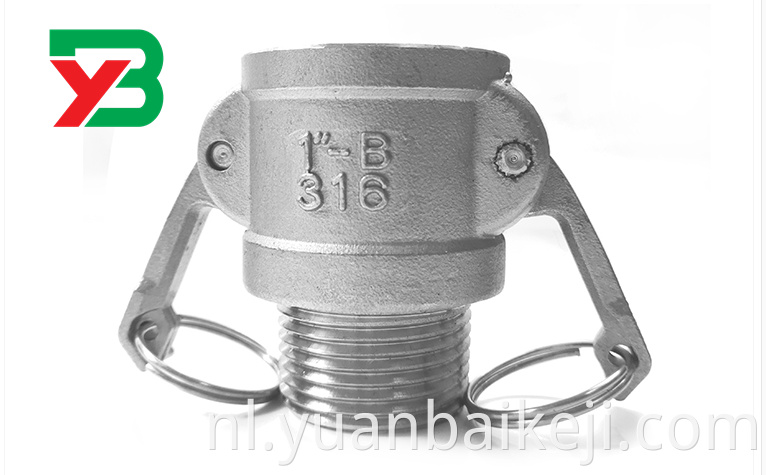

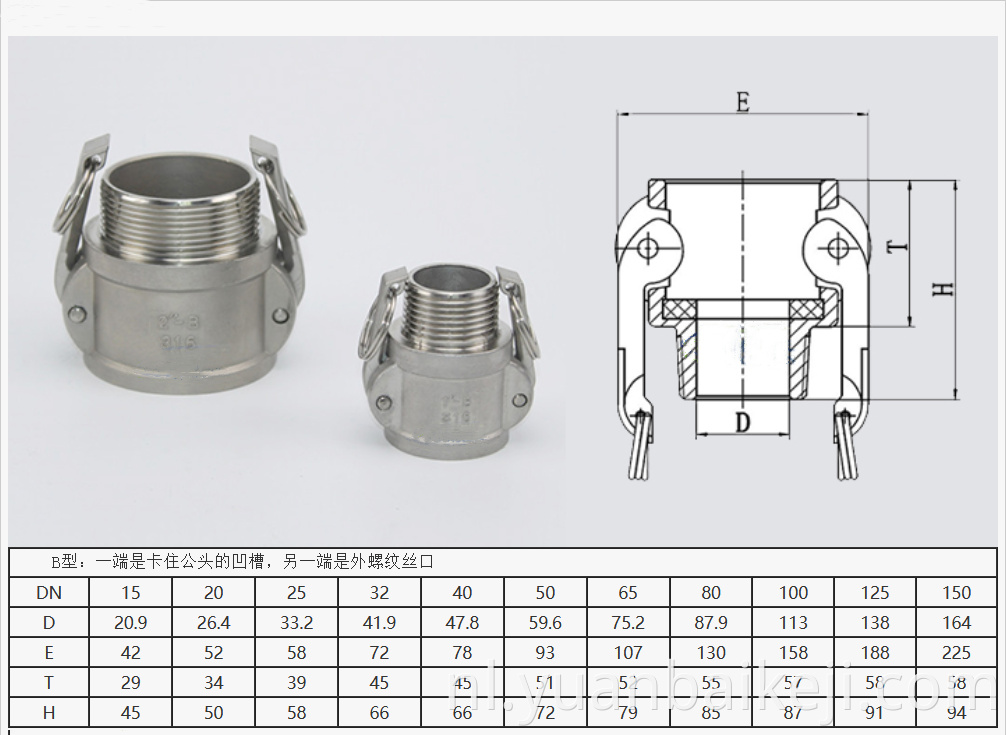

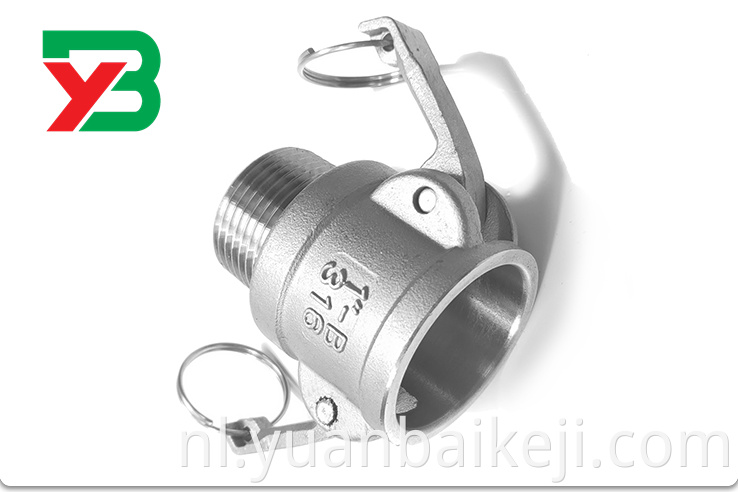

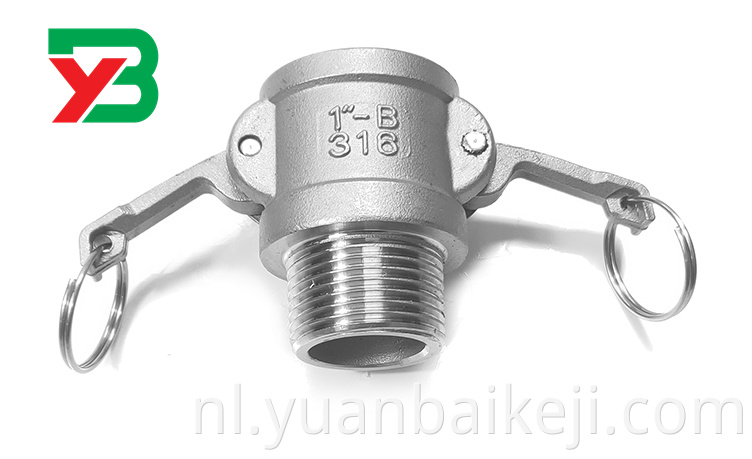

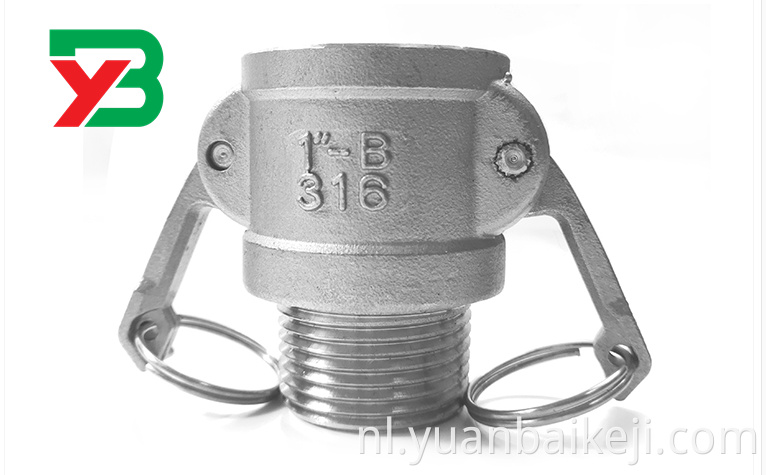

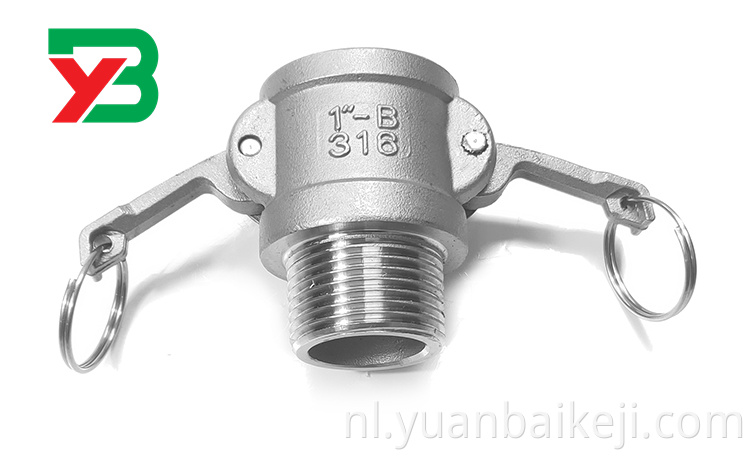

● Type B: - Het ene uiteinde is de concave pin voor het vastklemmen van de mannelijke kop, en het andere uiteinde is de externe draadpoort;

● Type C: - Het ene uiteinde is een groef voor het klemmen van de mannelijke kop, en het andere uiteinde is een bamboevormige slangconnector;

● Type D: Het ene uiteinde is de groef voor het klemmen van de mannelijke kop, en het andere uiteinde is de interne draadpoort;

● Type E: - Het ene uiteinde is een connector ingebed in de vrouwelijke kop, en het andere uiteinde is een bamboevormige slangaansluiting;

● Type F: - Het ene uiteinde is de gewricht ingebed in de vrouwelijke kop en het andere uiteinde is de externe draadpoort;

● DC -type: ronde vrouwelijke stekker met vinnen die de mannelijke kop kunnen vangen;

● DP -type: snel passende mannelijke plug, gebruikt met de bovenliggende body.
