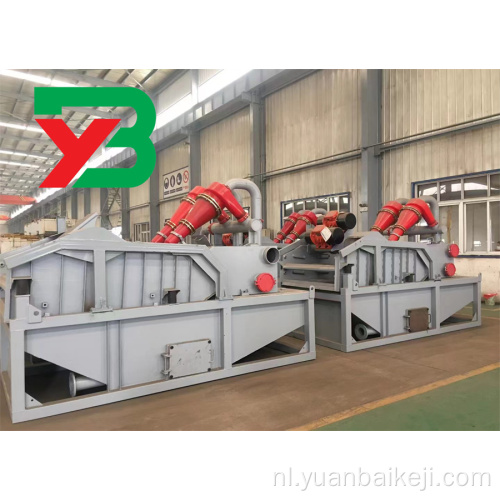

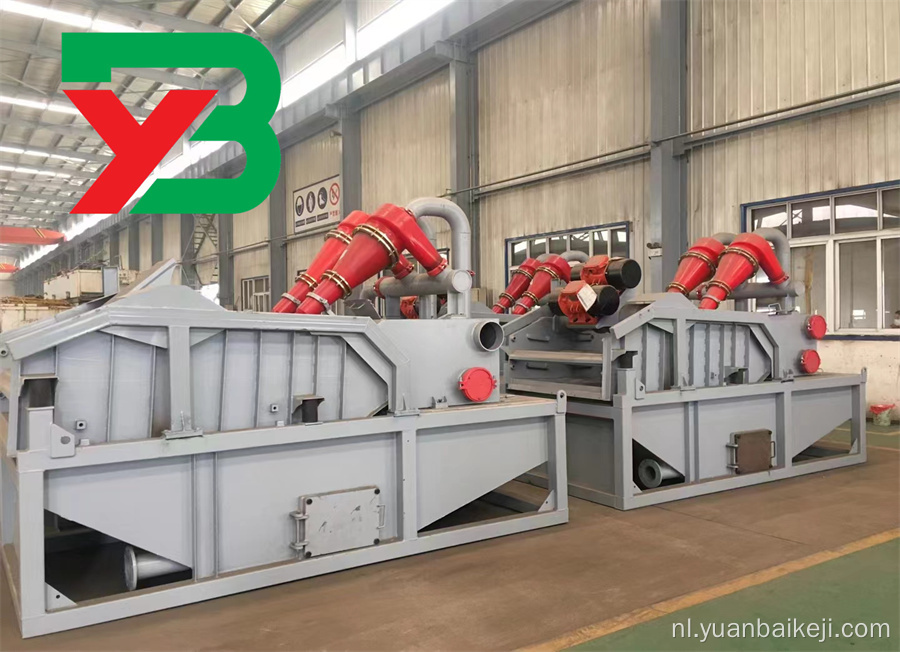

Schalie schalie schalie shale voor het boren van solide controle

Boorvloeistofschalie Shale Shaker is een primaire vaste besturingsapparatuur voor het boren van modderzuiveringssysteem,
Geïmporteerde vibrerende motor wordt gebruikt, wat geschikt is voor enkele, dubbele of drievoudige olieboorvloeistofzuivering, en boorvloeistofschalie Shale Shale kan ook worden gebruikt voor onder stroom schalieschudder van modderreiniger. Boorvloeistofschalie Shale Shaker heeft een hoge trillingsintensiteit, groot screeninggebied, verstelbare schermboxhoek, compacte structuur en uitstekende prestaties. Boorvloeistofschalie Shale Shaker wordt veel gebruikt bij olieboringen, geulloze horizontale directionele kruising, kolenbedmethaanboren, schaliegasboren, rivierslib milieubescherming en andere modderzuiveringsbehandelingsvelden

Vorm en type
Ook bewerken
Uitzending
Drilling Fluid Shale Shaker is een conventionele apparatuur die wordt gebruikt om vaste fase te scheiden van circulerend boorvloeistof. Er zijn veel vormen en soorten schalieschudders, waaronder:
een
Boorvloeistofstromen op vierkante of rechthoekige zeefdoek;
twee
De boorvloeistof stroomt langs het midden van de roterende, niet -trillende cilindrische schermdoek;
drie
De boorvloeistof stroomt van het midden naar de periferie op het ronde schermdoek.
Hoewel trillende schermen van andere vormen zijn geprobeerd, zijn ze niet gecommercialiseerd. De meeste schalieschudders gebruiken rechthoekige schermdoek. Grote vaste deeltjes worden aan de onderkant van de trillingen verwijderd. Kleine vaste deeltjes en boorvloeistofstroom door het schermoppervlak en komen opnieuw het circulatiesysteem binnen. De vaste stof met boorvloeistof groter dan 74 micron is ongunstig voor de prestaties van boorvloeistof. API200 MESH VIBRATING SCHERM is op basis hiervan geformuleerd. Slechts 3% van de wegingsmaterialen die voldoen aan de API -classificatiecriteria hebben een deeltjesgrootte groter dan 74 micron. Bij deze grootte wordt de meeste bariet uit boorvloeistof verwijderd, wat de prestaties van boorvloeistof en boorkosten ernstig zal beïnvloeden.

structuur

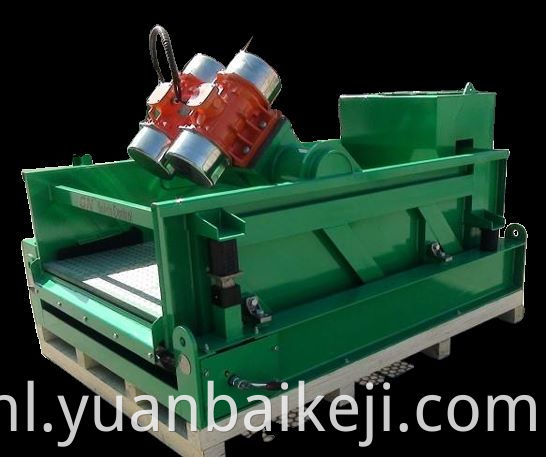

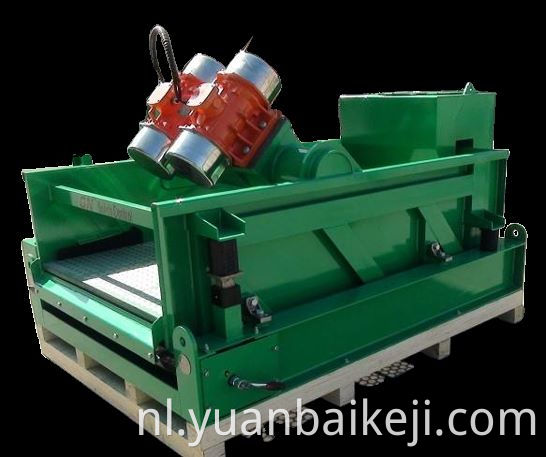

Boorvloeistofschalie Shale Shaker is voornamelijk samengesteld uit basis, schermbox, scherm, modder houtkaptank, spannende motor, dempingsveer, bedieningsschakelaar, regulerend apparaat, enz.
1. Schermvak: het schermvak is gemaakt van zacht (hard) gekoppeld schermgaas en framescherm, die worden vastgedraaid met bouten of wigvormige blokstructuur, zodat de spanning veilig en betrouwbaar is en het schermgaas niet gemakkelijk is beschadigd. Deze knoop is betrouwbaar, gemakkelijk te bedienen en eenvoudig te onderhouden.
2. MUDSLOGGE -UNIT: Structuuroptimalisatieontwerp wordt uitgevoerd met verwijzing naar buitenlandse beroemde merken. Het modderbuffereffect is goed en de levensduur van het scherm wordt verlengd.
3. Power Unit: het is samengesteld uit schokafhankelijke balk en twee explosieverdichte trillingsmotoren, met lage trillingsgeluid, stabiel operatie-effect, lange levensduur en handige installatie en onderhoud.
4. Dempingapparaat: composiet rubberstructuur met hoge sterkte, goede stabiliteit, goed dempingseffect en laag geluid.
5. Aanpassingsapparaat: het neemt de aanpassingsstructuur onder de loodschroef aan, met een hoge aanpassingsprecisie, goede stabiliteit en eenvoudige en handige werking.
6. Besturingsapparaat: gebruik merkexplosiebestendig of niet-explosieverdichte besturingsapparaat, met goede veiligheidsprestaties, sterke depressurisatie Startup-beschermingsprestaties en een lange levensduur.

werkend principe
1. De boorvloeistofschalie Shale -shaker is de primaire vaste besturingsapparatuur in het vaste faseregelsysteem van de boormodder, die 74 μ modder vaste deeltjes boven m verwerkt.
2. Boorvloeistofschalie Shale Shaker is gebaseerd op de lineaire beweging, cirkelvormige beweging of vertaal elliptische bewegingsspoor gegenereerd door de trillingsmotor door de excitatiebalk onder de werking van excentrieke blokkracht. De hoek tussen de verticale lijn van de twee motoren en het scherm is een hoek of een rechte lijn, zodat de rotatierichting van de twee excitatiemotoren tegengesteld is, en de excitatiekracht die wordt gegenereerd door hun wederzijdse werking is gecompenseerd in de X -richting, en de excitatiekracht is nul. In de Y -richting worden de opwindende krachten van de twee motoren gesuperponeerd om de hele bovenste en onderste schermbakken te besturen om heen en weer te bewegen langs de Y -as, en tegelijkertijd wordt de modder op het schermoppervlak langs de Y -as, en beweegt vervolgens vooruit wanneer het vrij valt. Op deze manier wordt de modder constant op en neer gegooid om de modder vooruit te laten bewegen. De moddervloeistof lekt in de moddertank door het scherm en sommige vaste deeltjes in de modder groter dan de gaasgaten worden afgeschermd, om de rol van modderzuivering te spelen.
